Od verzie 1.7 softvéru OptoGait je možné použiť konkrétnu konfiguráciu tyče na získanie dvojrozmernej oblasti merania. Ku klasickým tyčiam (ktoré budeme nazývať X) možno pridať ďalšie tyče (Y), aby vytvorili obdĺžnik, v ktorom je možné zbierať nové informácie pre testy chôdze:
- Šírka kroku : vzdialenosť medzi stredným oporným bodom každej nohy
- Walking Base : vzdialenosť medzi najvnútornejšími bodmi podpory chodidla (pre prekrývané kroky môže byť táto hodnota záporná)
- Body chôdze : stredné body medzi dvoma podpornými nohami; ich spojenie definuje priebeh chôdze (Line of Progression); konvenčne sa vyjadruje v kladných hodnotách, ak existuje odchýlka doľava a záporná s odchýlkou doprava
- Walking Point Gap : progresívna variácia aktuálneho bodu chôdze vzhľadom na predchádzajúci
Hardvér

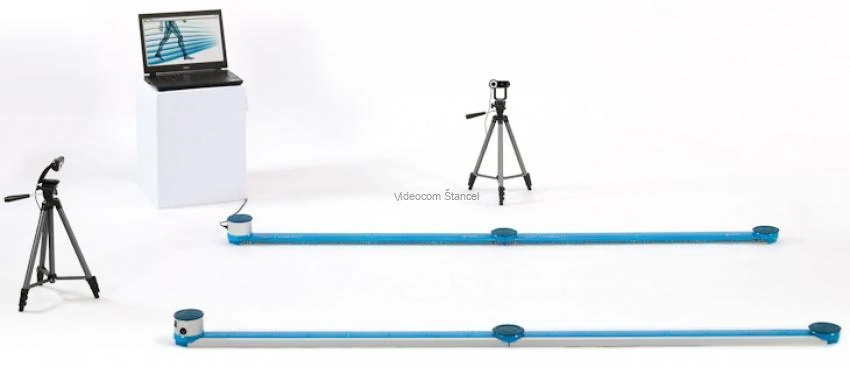

- Bežné tyče OptoGait majú maximálnu vysielaciu/prijímaciu vzdialenosť 6 metrov; s týmto hardvérom môžete použiť najviac 5 metrov 'X' tyčí a cca. 50 cm priestoru s „Y“ tyčami.
Bežná uzatváracia Y TX lišta je zvyčajne lišta BEZ prepojovacieho bubna. Aktualizáciou firmvéru tyče TX s bubnom (ktorá je už súčasťou všetkých výrobkov so sériovým číslom vyšším ako 00250 ) je možné použiť aj tento posledný typ hardvéru. Preto s 5-metrovým modulárnym systémom (Kit £OGA051) je napríklad možné použiť kompletný hardvér na vytvorenie 4-metrového lineárneho systému chôdze. Pre sériové čísla nižšie ako 00250 je možné zaslať lištu Microgate alebo distribútorovi a získať bezplatnú aktualizáciu (poštovné za odoslanie a prijatie nie je zahrnuté). Je tiež možné dokúpiť jednu alebo viac prídavných jednoduchých TX tyčí.
2D Boosted Bar
Maximálnu dĺžku 2D ihriska je možné zvýšiť až na 13 metrov zakúpením jednej alebo viacerých špeciálnych tyčí Y TX s názvom '2D -Boosted .' Tento typ lišty je vybavený silnejšími prenosovými LED diódami v porovnaní s ostatnými a má predný hliníkový kryt namiesto priehľadných šošoviek, aby sa nasmeroval úzky infračervený LED lúč. Na uľahčenie zarovnania Y tyče na veľké vzdialenosti (najmä pri nie dokonale hladkom teréne) je tyč 2D-Boosted vybavená mechanickými orezávacími zariadeniami na aplikáciu mikrometrických zmien elevácie a sklonu.
Tyče umiestnené na kolmých stranách sú spojené pomocou kábla s premenlivou dĺžkou (zvyčajne 1,5/2 m); to umožňuje oddialiť aktuálnu oblasť merania (obdĺžnik tvorený pravidelnými pruhmi a zvýraznený sivou farbou na nasledujúcom obrázku) pruhov Y; táto oblasť umožňuje pacientovi opustiť testovaciu oblasť bez toho, aby musel preskakovať tyče alebo častejšie sa otočiť o 180° a vrátiť sa späť. Softvér v skutočnosti umožňuje vykonať nedefinovaný počet dráh dopredu/vpred a zaznamenať dostatočný počet krokov aj v prípade lineárnych systémov len niekoľko metrov.
softvér
Modul pacienta
Prvým výsledkom 2D konfigurácie v softvéri je pridanie nového poľa „Šírka chodidla“ do osobných údajov pacientov. Podobne je tento parameter už prítomný pre dĺžku chodidla a systém ho môže merať automaticky (a súčasne) pomocou funkcie <Acquire Foot> na karte pacienta. Počas získavania je vhodné držať chodidlo čo najkolmejšie na tyče X a Y.
Testovací modul
Bol pridaný nový typ testu s názvom '2D Gait Test' (budú pridané ďalšie typy testov a protokolov, ako je Tapping, Drift atď., ktoré budú využívať 2D hardvér).
Pri tomto novom type NIE JE potrebné špecifikovať počet pripojených pruhov (X a Y), pretože to softvér rozpozná automaticky (jediným obmedzením je, že počet pruhov X musí byť >= pruhov Y).
Ako je zvýraznené, oblasť merania je vždy oblasť pokrytá pruhmi X a nie celým obdĺžnikom; toto je veľmi dôležité vzhľadom na parameter „Štart“; ak športovec začína vo vnútri obdĺžnika, ale v každom prípade pred začiatkom X pruhov, musí to byť definované ako 'MIMO oblasti'
Pole 'Začiatočná noha' obsahuje iba možnosť Automaticky , a preto už nie je potrebné vopred definovať, či chôdza začína pravou alebo ľavou nohou, keďže Y pruhy to detegujú automaticky.
Pre určité situácie je v každom prípade stále možné zmeniť štartovaciu nohu počas testovacej fázy (Výsledky > Zobraziť) pomocou predchádzajúcich metód (kliknutie pravým tlačidlom myši na mriežku a kontextové menu „Zmeniť štartovaciu nohu“) alebo prostredníctvom novej funkcie s dvomi tlačidlami. v časti Správa o chôdzi. Stačí stlačiť ikonu požadovanej nohy a nastaviť ju ako štartovaciu nohu (aktuálne používaná je farebná, zatiaľ čo druhá je sivá).
Pole „Šablóna“ , ktoré predtým obsahovalo rôzne typy chôdze okrem normálnej (miešna chôdza, krátke kroky, krátke kroky špičkou, atď.), bolo značne zjednodušené; vďaka výrazne vylepšeným algoritmom na automatické rozpoznávanie rôznych vzorov bolo možné zredukovať rôzne typy iba na dva, tj „normálnu“ a „prekrývajúcu sa chôdzu “.
Podobne ako pri zmene chodidla bola pridaná rýchla metóda na zmenu šablóny priamo z prehľadu chôdze pomocou príslušného tlačidla.
V sekundárnych parametroch 2D testu chôdze sú 4 nové parametre, ktoré je možné použiť už pri definovaní testu alebo počas skúšobnej analýzy (tlačidlo <Parametre>).
- Minimálna medzera medzi nohami (šírka): parameter vyžadovaný filtračnými algoritmami pre špecifické prípady
- Minimálna šírka chodidla: s podobná minimálnej dĺžke chodidla; menšie opatrenia sa preskočia, pretože sa považujú za falošné
- GaitR In and Out Filter: Dva parametre vyjadrené počtom senzorov (LED) indikujú minimálny počet senzorov prerušených chôdzou a spúšťajúcich začiatok času kontaktu nohy (GaitR IN) a koniec rovnakého času (GaitR OUT ). Podrobnejší popis nájdete tu
Modul výsledkov

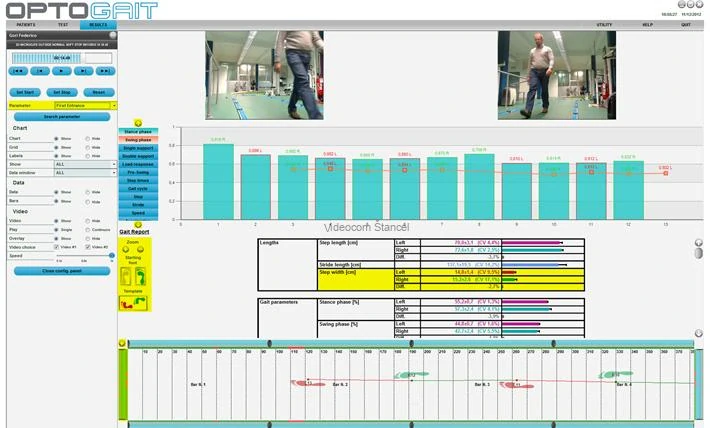

V časti Zobrazenie výsledkov sú nové funkcie 2D hardvéru:
- Šírka kroku v prehľade chôdze
- Stĺpce Šírka kroku, Základňa chôdze, Bod chôdze, Medzera bodu chôdze boli pridané k údajom o chôdzi
- Okrem prehľadu chôdze, ako je popísané vyššie, sú k dispozícii tlačidlá na rýchlu zmenu šablóny „štartovacia noha“ a „typ chôdze“.
- Simulácia stôp a prerušovaných LED diód tiež zobrazuje stav Y pruhov a údaje o línii postupu z bodov chôdze.
- Pre zväčšenie plochy je k dispozícii prepínacie tlačidlo priblíženia (+ / -); plocha je ďalej rozdelená mriežkou a označením čísla snímača
- Bol pridaný nový parameter vyhľadávania (First Entry a Next Entry) na rýchle nájdenie prvého záznamu v oblasti merania alebo nasledujúcich záznamov v prípade spiatočných testov.
